랙크식 창고에 설치하는 스프링클러설비의 방호구역 및 헤드
<문제> 다음과 같은 랙크식 창고에 스프링클러설비를 설치하고자 한다. 헤드는 정방형으로 배치하고자 한다. 이 랙크식 상고에 설정해야 하는 방호구역의 수와, 방호구역 산정에 적용할 바닥면적을 적용하는 방법을 알아보자.
최소 방호구역의 수

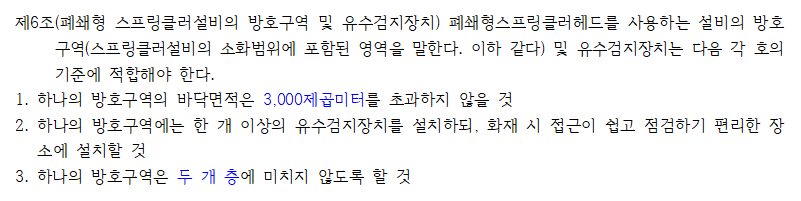

가. 방호구역을 설정하는 기준 폐쇄형 스프링클러헤드를 사용하는 곳에서 하나의 방호구역의 설정은 해당 장소의 바닥면적과 층을 기준으로 구분된다. 하나의 방호구역을 설정하는 기준은 바닥면적 3,000㎡ 이하로 하여야 하며, 두 개 이상의 층에 걸쳐서 적용하면 안된다. 즉 문제의 조건에 따라 층수과 면적을 살펴봐야 합니다.
나. 단서 조항 이 기준에는 별도의 단서가 있다. 1개 층에 설치되는 폐쇄형 스프링클러헤드의 수가 10개 이하인 경우 그리고 복층형구조의 공동주택인 경우에는 하나의 방호구역을 3개 층 이내로 할 수 있다. 그러나 이 문제에서는 단서 조건에 해당되지 않으므로 하나의 방호구역은 하나의 층에 한정하는 것이 맞다.
다. 하나의 층에 하나의 방호구역 문제의 랙크식 창고는 하나의 층이 900㎡로 이루어져 있으므로, 하나의 층을 하나의 방호구역으로 설정할 수 있다. 물론 이 면적도 설계자의 의도에 따라 세분하여 방호구역을 설정할 수 있으나, 스프링클러설비의 화재안전성능기준과 화재안전기술기준에 맞추면 하나의 층에 하나의 방호구역이 설정되는 것으로 적용한다.
헤드열이 다수 설치되는 랙크식 창고에서 방호구역 면적 산정하는 방법
가. 하나의 층에 헤드열이 4개가 설치된다면? 랙크식 창고는 다른 특정소방대상물의 경우와 달리 하나의 층 또는 하나의 방호구역이라도 저장 및 취급하는 물품에 따라 헤드열이 4m 마다(특수가연물의 경우) 또는 6m 마다(기타 물품인 경우) 추가로 설치된다. 따라서 하나의 방호구역에 헤드열이 4개 이상 설치되는 경우도 발생한다. 이 문제에 해당하는 랙크식 창고도 층고가 15m이고 저장 물품이 특수가연물이므로 4m 마다 헤드열을 설치하면, 하나의 층에 총 4개의 헤드열이 설치되어야 한다.
나. 방호구역의 바닥면적 산정 방법 그러면 이때 방호구역을 선정하는 기준이 되는 바닥면적은 설치되는 헤드 열마다 별도로 산정해야 할까? 즉 하나의 방호구역에 총 4개열이 설치되므로 바닥면적도 현재 바닥면적 900㎡ × 4를 해주어야 하는가의 문제이다. 그러나 방호구역의 면적을 산정할 때는 설치되는 헤드열의 숫자와 상관없이 해당 방호구역의 바닥면적만 산정하면 된다. 즉 헤드 설치에 따른 바닥면적이 아닌, 건축법령상의 바닥면적을 적용하면 된다.
헤드 열과 상관없이 건축법상의 바닥면적을 적용하는 이유?
가. 유수검지장치와 기준개수의 상관관계 페쇄형 헤드의 경우에는 모든 헤드가 동시에 개방되는 것으로 가정하지 않고 기준개수에 해당하는 헤드가 개방된다고 가정하기 때문이다. 따라서 하나의 방호구역에 다수의 헤드열 및 헤드 수가 설치되었다고 할지라도, 기준개수에 해당하는 헤드가 개방되는 것이므로 하나의 유수검지장치가 이를 감당할 수 있다고 보는 것이다.
나. 수평거리와 헤드 간격의 변화 등 이미 화재제어에 특화되어 있다. 헤드를 설치하는 장소의 용도 및 저장·취급하는 품목에 따라 방호구역의 각 부분과 헤드간의 수평거리(r 값)가 다르다. 수평거리 값의 변화에 따라 헤드를 배치하는 헤드간 간격이 달라진다. 이를 통해 건축구조에 따라, 방호구역의 용도에 따라, 저장 및 취급하는 품목에 따라 최적화된 헤드의 배치로 화재의 제어 및 진압이 가능하다고 보는 것이다. 그래서 방호구역의 바닥면적을 적용할 때 헤드 열별로 바닥면적을 적용하지 않고, 건축법령상의 바닥면적을 적용하는 것이다.
