스프링클러설비에서는 배관에 행거를 설치하여야 합니다. 행거는 배관을 벽이나 천장에 매달아서 단단히 고정하기 위해 설치하는 구조물입니다. 행거(Hanger)를 현장에서는 편의상 행가로 표현하기도 합니다.





행거를 설치하는 이유



가. 배관 자체 하중을 지지 방호구역 또는 방수구역에 설치되는 배관은 대부분 천장을 통해 설치됩니다. 따라서 그 자체의 중량과 내부 충만된 소화수의 무게에 의해 아래로 쳐지는 현상이 발생할 수 밖에 없습니다. 그래서 배관이 하중에 의해 아래로 쳐지지 않도록 벽이나 천장에 안전하게 고정시켜 주는 것이 행거를 설치하는 주목적입니다.



나. 수격 현상(Water Hammering)에 대비

스프링클러설비는 가압송수장치인 펌프가 기동하거나 정지할 때 발생하는 수격 현상(Water Hammering)이 존재합니다. 특별히 스프링클러설비의 배관은 건물을 수직으로 관통하는 배관 뿐만아니라 천장을 통해 배열되는 특징이 있습니다. 그러므로 이러한 상황에 배관이 수격현상의 충격에 의해 흔들리고 손상되는 것을 방지하기 위하여 단단히 고정할 필요가 있습니다.



다. 외부의 진동과 충격에 대비

건물이 완성된 이후라도 주변에 공사를 진행하거나 대형 트럭이 이동하는 경우 건물에는 진동이 발생합니다. 또한 내부 인테리어 및 가구를 옮기는 과정에서 노출된 배관에 충격이 가해질 수 있습니다. 이렇게 외부의 진동이나 충격에 파손되지 않도록 하기 위하여 행거를 설치하여 고정합니다.





행거와 흔들림 방지 버팀대와의 차이



가. 내진설계에서 흔들림 방지 버팀대를 설치한다.

배관이 설치되는 소방시설은 지진시 발생되는 진동 또는 흔들림에 의한 피해를 방지하기 위하여 내진설계를 해야 합니다. 배관이 설치되는 옥내소화전설비, 스프링클러설비, 물분무등소화설비가 내진설계를 적용해야 하는 소방시설입니다. 지진이 의한 흔들림과 충격이 발생하더라도 소화설비의 배관이 건물과 견고하게 고정되도록 횡방향, 종방향, 4방향 흔들림 방지 버팀대를 설치합니다.



나. 흔들림 방지 버팀대

소방시설의 내진설계에서 적용하는 흔들림 방지 버팀대는 배관의 진행방향과 직각방향의 수평지진 하중을 지지하기 위해 설치하는 버팀대입니다. 흔들림 방지 버팀대도 행거가 마찬가지로 배관과 소화수의 하중을 지지할 수 있어야 합니다. 그리고 흔들림 방지 버팀대가 부착되는 건축 구조부재도 소화배관에 의해 추가된 지진하중을 견딜 수 있어야 합니다.



다. 흔들림 방지 버팀대와 행거의 차이

행거는 평상시 배관의 하중을 지지하고, 가압송수장치가 기동하거나 정지할 때 발생하는 수격현상을 버티며, 일상적인 진동과 충격을 감당합니다. 그러나 지진과 같은 자연재해 상황에서는 흔들림 방지 버팀대가 배관을 견고하게 건물에 고정시킴으로써, 배관이 파손되는 것을 방지하여 소방시설이 정상적으로 작동하도록 도와주는 것입니다.

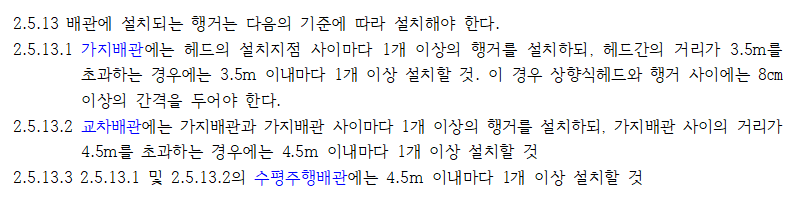

스프링클러설비의 배관에 행거 설치 방법



가. 가지배관에 행거를 설치하는 방법

가지배관에는 특성상 당연히 헤드가 설치됩니다. 행거는 헤드의 설치지점 사이마다 즉, 헤드와 헤드 사이마다 1개 이상의 행거를 설치하여야 합니다. 그런데 헤드간 설치 거리가 3.5m를 초과하는 경우라면 거리 3.5m 이내마다 1개 이상의 행거를 추가로 설치하여야 합니다.



나. 헤드와 행거 사이에 8cm 이상의 간격을 유지하는 이유

① 가지배관에 설치된 헤드가 상향식 헤드인 경우에는 헤드와 행거 사이에 8cm 이상의 간격이 유지되도록 하여야 합니다. 상향식 헤드는 가지배관보다 더 높게 설치됩니다. 그러므로 헤드를 통하여 살수된 소화수의 살수패턴이 행거에 의해 영향을 받지 않도록 일정 거리를 유지하는 것입니다.

② 하향식 헤드의 경우에는 헤드가 가지배관보다 더 낮게 설치되므로, 살수방해를 받지 않습니다. 그래서 하향식 헤드를 설치한 경우에는 행거와의 거리 규정이 별도로 존재하지 않습니다. 다. 교차배관에 행거를 설치하는 방법 교차배관은 최소 40mm 이상의 관경으로 구성됩니다. 그리고 교차배관에는 상부 또는 측면을 통하여 가지배관이 설치됩니다. 그래서 교차배관에 설치되는 가지배관과 가지배관 사이마다 1개 이상의 행거를 설치합니다. 그런데 가재배관 사이의 거리가 4.5m를 초과하는 경우라면, 길이 4.5m 이내마다 1개 이상의 행거를 추가로 설치합니다.



라. 수평주행배관에 행거를 설치하는 방법

수평주행배관에는 배관의 길이 4.5m 이내마다 행거를 1개 이상씩 설치합니다.
