스프링클러설비 음향장치

ⓐ┓∈№ⁿㄾㆃ 2023. 9. 19. 18:11

음향장치가 경보를 발하는 시점

가. 습식 유수검지장치 및 건식 유수검지장치

습식 유수검지장치와 건식 유수검지장치는 헤드가 개방되면 경보를 발하게 된다. 헤드의 개방으로 각 유수검지장치의 2차측 배관의 압력이 낮아지면서 1차측 가압수의 압력으로 클래퍼가 개방되게 된다. 2차측으로 이동하는 소화수의 일부가 압력스위치로 들어가 점점을 구성하고, 이 신호가 제어반을 통해 음향장치에 경보를 발하게 하는 것이다.

나. 준비작동식 유수검지장치 및 일제개방밸브

① 준비작동식 유수검지장치 및 일제개방밸브의 경우에는 교차회로 방식의 감지기 회로를 사용한다. 인접한 두 개의 감지지(A, B 감지기)가 동시에 작동해야 준비작동식 유수검지장치 또는 일제개방밸브가 개방된다.

② 이것은 유수검지장치의 개방 조건이고 경보 조건은 다르다. 서로 인접한 A, B 감지기 중 어느 하나만 화재를 감지하더라도 음향장치는 경보를 발하게 된다. 경보는 화재가 발생했다는 사실을 관계자나 방문객에게 신속하게 알려주어야 하는 역할이므로, A, B 두 개의 감지기가 모두 화재를 감지하지 않더라도 우선 경보를 발하도록 하고 있다.

다. 부압식 스프링클러설비

부압식 스프링클러설비는 준비작동식 유수검지장치를 사용한다. 사용하는 화재감지기 회로는 교차회로 방식을 사용하기도 하고 일반 송배전식 감지기 회로를 사용하기도 한다. 그러므로 여기서도 감지기 하나가 작동하면 음향장치가 경보를 발하게 된다.

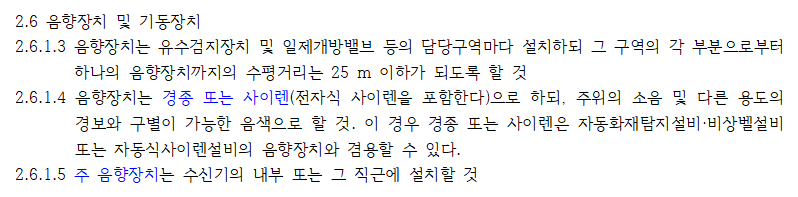

음향장치 설치 방법

가. 주 음향장치의 설치

스프링클러설비의 주 음향장치는 수신기 내부에 설치하거나 또는 그 직근에 설치하여 관계자가 쉽게 인지할 수 있도록 한다. 이는 여기서 말하는 수신기는 자동화재탐지설비의 수신기를 의미한다. 결국 주 음향장치는 관계자가 근무하고 있는 장소 또는 쉽게 알 수 있는 장소에 설치하여, 유수검지장치가 작동했다는 사실을 즉 화재가 발생했다는 사실을 즉시 인지할 수 있게 하라는 의미이다.

나. 담당하는 구역마다 지구 음향장치 설치

음향장치의 역할은 방호구역 및 방수구역에 있는 모든 사람들에게 화재가 발생했다는 사실을 알려주는 역할이다. 따라서 유수검지장치가 설치되는 구역마다 지구 음향장치를 설치해야 한다. 음향장치는 경종 또는 사이렌(전자식 사이렌 포함)으로 설치하되 자동화재탐지설비, 비상벨설비, 자동식사이렌설비의 음향장치와 겸용해서 설치할 수 있다.

다. 각 부분으로부터 음향장치와의 수평거리는 25m 이하

방호구역 및 방수구역의 각 부분으로부터 하나의 음향장치와의 수평거리는 25m 이하가 되도록 설치하여야 한다. 보행거리가 아닌 수평거리이므로 구획이나 복도의 형태와 상관없이 음향장치에서 컴파스로 반경 25m의 원을 그렸을 때 담당구역이 모두 포함되도록 설치하면 된다.

라. 기준에는 없지만 추가 적용해야 하는 사항

① 내부가 시끄러운 소음이 계속 발생하는 곳이라면 음향장치 만으로는 화재 사실을 알려주는 역할이 어려울 것이다. 이때에는 음향장치 상단에 시각경보장치를 병행 설치하여 사람들이 화재사실을 인지할 수 있도록 하여야 할 것이다.

② 내부에 벽이나 기둥이 없는 대공간의 경우가 있을 수 있다. 이런 경우에는 천장에 수평거리 25m 이하가 되도록 설치하거나, 설치대상 장소와 가장 가까운 대공간을 둘러싼 벽 또는 기둥에 설치하여야 할 것이다.
