스프링클러설비 탬퍼스위치

ⓐ┓∈№ⁿㄾㆃ 2023. 9. 19. 23:40



개폐밸브에 설치하는 탬퍼스위치



가. 탬퍼스위치(Tamper Switch)

탬퍼스위치는 밸브의 개폐상태를 전기적인 신호를 통해 수신기에 전달함으로써, 관계자가 해당 밸브의 개폐여부를 쉽게 알 수 있도록 하는 장치를 말한다. 개방되어 있던 밸브가 폐쇄되면 전기적 신호를 받아 수신기에 있는 탬퍼스위치의 표시창(T/S라고 표시되어 있음)이 점등되고 부저(경보음)가 울린다. 그리고 다시 밸브를 개방하면 표시창이 꺼지고 부저가 정지한다.



나. 탬퍼스위치의 작동

급수개폐밸브 작동표시 스위치라고 부르는 탬퍼스위치는 항상 24V의 입력 전압이 흐르는 상태로 유지된다. 개폐밸브가 닫히면 다양한 방법(자석식, 버튼식, 도어식 등)으로 접점을 구성하여 수신기에 알려준다. P형 수신기에서는 표시창을 통해서, R형 수신기에서는 표시창과 기록장치를 통해 폐쇄여부를 알려준다.



탬퍼스위치를 설치하는 이유



가. 관계인에게 밸브의 폐쇄여부를 알려주는 역할

표시창의 점등과 부저의 경보음을 통해 관계인이 쉽게 알 수 있도록 하는 것이다. 수신반에 점등된 표시창을 보면서 그리고 부저를 들으면서 뭔가 이상하다는 것을 알 수 있게 하고, 문제가 있다고 판단되는 것을 점검하여 정상상태로 복귀시킬 수 있도록 하려는 것이다.



나. 스프링클러설비가 상시 작동이 가능한 상태로 유지하는 기능

① 스프링클러설비는 수계소화설비의 일종이다. 스프링클러설비는 수원 또는 옥외송수구에서 출발한 소화수가 배관 및 유수검지장치를 거쳐 최종 헤드에 도달하게 된다. 이러한 배관을 급수배관이라 하는데 급수배관상에 설치된 개폐밸브들은 항상 개방된 상태를 유지하고 있어야 한다.

② 급수배관상의 설치된 어느 하나의 개폐밸브라도 폐쇄되어 있으면, 스프링클러설비는 배관이 막혀서 소화수를 송출하지 못하므로 정상적인 기능을 발휘하지 못하게 된다. 따라서 급수배관상의 개페밸브 마다 탬퍼스위치를 설치하여 모든 개폐밸브가 개방된 상태로 유지되도록 하여 스프링클러설비가 정상 작동되도록 하는 것이다. 탬퍼스위치 설치 예시





급수배관에 설치된 개폐밸브



가. 스프링클러설비에서 급수배관

탬퍼스위치는 수계소화설비의 급수배관 상에 설치된 개폐밸브의 개폐여부를 알고자 하는 것이다. 그렇다면 스프링클러설비에서 급수배관이란 어떤 배관은? 수원 또는 옥외송수구에서 헤드에 이르는 배관을 말한다. 지하수조인 경우에는 흡입배관을 통해 가압송수장치를 거쳐 유수검지장치 및 헤드에 이르는 배관이다. 고가수조인 경우에는 수조에서 수직배관을 거쳐 유수검지장치 및 헤드에 이르는 배관을 말한다.



나. 급수배관이라 보지 않는 배관들

스프링클러설비에 설치된 모든 배관을 급수배관이라 하지는 않는다. 헤드에 이르는데 직접적으로 연결되는 배관을 급수배관이라 한다. 그러므로 성능시험배관, 수직배수배관, 순환배관, 물올림장치의 배관, 압력챔버로 연결되는 배관 등은 급수배관이 아니다. 이러한 배관들은 스프링클러설비의 정상 작동에 필요한 배관이기는 하나 급수배관으로 부르지는 않는다.

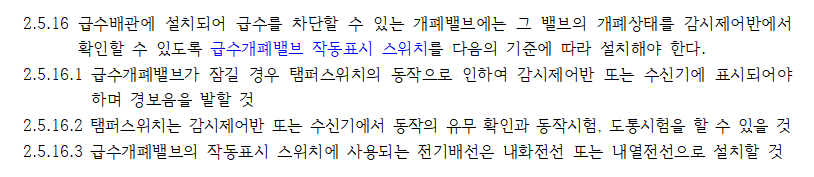

탬퍼스위치를 설치해야 하는 개폐밸브



가. 급수배관에 설치하는 개폐밸브

탬퍼스위치는 급수배관 상에 있는 개폐밸브에 설치하여야 한다. 지하수조인 경우 흡입배관에 설치된 개폐밸브, 고가수조(옥상수조 포함)인 경우 수직배관으로 연결되는 급수배관에 설치된 개폐밸브, 가압송수장치(펌프) 토출측 배관에 설치된 개폐밸브, 유수검지장치(일제개방밸브)의 1차측 및 2차측 배관에 설치된 개폐밸브, 옥외 송수구로부터 주배관에 연결된 배관에 설치된 개폐밸브 등에 설치하여야 한다. 어느 하나라도 폐쇄되면 헤드로 물이 송수되지 못한다.



나. 스프링클러설비의 정상 작동에 필요한 개폐밸브

이 외에도 비록 급수배관은 아니지만, 항상 개방된 상태로 유지하여야 정상 기능이 유지될 수 있는 배관의 개폐밸브에도 설치하는 것이 좋다. 기동용 수압개폐장치(압력챔버 또는 배관에 직접 설치하는 압력스위치)에 연결된 배관에 설치된 개폐밸브, 순환배관에 설치하는 개폐밸브, 물올림장치에서 연결된 배관에 설치하는 개폐밸브에도 역시 탬퍼스위치가 필요하다.
