스프링클러 헤드 설치 위치 기준

ⓐ┓∈№ⁿㄾㆃ 2023. 7. 21. 16:13

천장, 반자에 설치

가. 설치 위치 스프링클러 헤드는 천장 또는 반자 아래에 설치합니다. 반자가 없는 경우에는 천장 하단에 설치하고 반자가 있다면 반자의 높이에 맞추어 설치합니다. 어느 경우라도 상향형 헤드 또는 하향형 헤드를 설치할 수 있는데, 반자에 설치하는 경우에는 건물의 미적 감각을 고려하여 대부분 하향 헤드로 설치합니다.

나. 스프링클러설비의 특성에 따른 헤드 설치

① 습식 스프링클러설비와 부압식 스프링클러설비는 유수검지장치 2차측 배관에 소화수가 충만된 설비입니다. 이는 스프링클러설비 설치 장소가 겨울철에도 동결의 우려가 없다고 판단되는 곳 또는 자체적으로 동결 방지 조치를 한 경우에 해당합니다.

② 이런 경우 상향형 헤드 뿐만아니라 하향형 헤드를 설치하여도 무방합니다. 다만, 나머지 스프링클러설비는 2차측 배관에 물이 남아 있게 되는 경우 겨울철에 동결의 우려가 있으므로, 이를 방지하기 위해 필수적으로 상향형 헤드를 사용하여야 합니다.

천장과 반자 사이에 설치

가. 천장과 반자 사이에 스프링클러 헤드 설치해야 하는가?

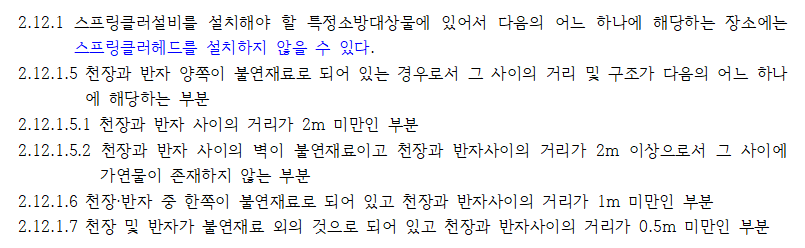

천장과 반자 사이에도 화재 확산 방지를 위해 스프링클러 헤드를 설치하는 것이 원칙입니다. 그러나 천장과 반자 사이 공간의 높이, 가연물의 존재여부, 그리고 천장과 반자의 불연재료 여부에 따라 스프링클러 헤드 설치를 면제받을 수 있습니다. 즉, 원칙은 천장과 반자사이의 공간에 헤드를 설치하여야 하나, 여건에 따라 헤드의 설치를 면제받는 규정이 존재하는 것입니다.

나. 헤드 설치 방법

천장과 반자 사이에 헤드를 설치해야 하는 경우라면, 당연히 반자 아래에도 헤드를 설치하여야 합니다. 이러한 경우 각각의 가지배관을 설치하기도 하지만, 대부분의 경우에는 하나의 가지배관으로 천장과 반자 사이에는 상향식 헤드를 설치하고, 반자 아래로는 하향식 헤드를 설치합니다.

다. 가지배관의 헤드 개수 제한의 예외

① 원칙적으로 교차배관을 중심으로 한쪽의 가지배관에는 헤드를 8개까지만 설치할 수 있도록 하고 있습니다. 그러나 천장과 반자 사이에 상향형 헤드를 설치하고, 다시 반자 아래로 하향형 헤드를 설치하는 경우에는 가지배관의 헤드 개수 제한을 받지 않습니다.

② 반자 아래의 실내 화재는 반자에 설치된 하향형 헤드를 통해 제어가 가능하고, 천장과 반자 사이에서 화재가 발생한다면 이는 상향형 헤드를 통해 제어가 가능하다고 판단하기 때문입니다. 즉, 천장 위와 아래의 두 군데서 헤드가 동시에 개방되지는 않을 것이라고 가정하고 있다는 것을 알 수 있습니다.

덕트‧선반 기타 이와 유사한 부분에 설치

가. 폭이 1.2m를 초과하는 경우를 적용해야 하는 것들

스프링클러 헤드 설치장소를 규정하면서 “특정소방대상물의 천장·반자·천장과 반자 사이·덕트·선반 기타 이와 유사한 부분(폭이 1.2m를 초과하는 것에 한한다)에 설치해야 한다”는 문구적 해석이 분분할 수 있습니다. 여기서 괄호 안의 내용인 “폭이 1.2m를 초과하는 것”을 적용할 때에는 덕트·선반 기타 이와 유사한 부분에 대해 적용하는 것이 맞습니다. 나머지 경우는 폭과 상관없이 적용되기 때문입니다.

나. 폭이 1.2m를 넘는 경우

폭이라고 하였으므로 가로의 길이 즉 너비를 말한다. 덕트·선반 기타 이와 유사한 부분의 폭이 1.2m를 넘는가의 여부로 판단하면 됩니다. 이 경우에는 헤드에서 방수되는 소화수가 해당 덕트·선반 기타 이와 유사한 부분에 가려져 소화수가 도달하지 않는 음영부분이 발생하고 살수밀도를 충족시킬 수 없게 됩니다. 그러므로 해당 부분의 아래에도 헤드를 추가적으로 설치하라는 의미입니다.

폭이 9m 이하인 실내

폭이 9m 이하인 실내에는 측벽에도 설치할 수 있다고 하였습니다. 원칙적으로는 천장 또는 반자에 설치하면 되는데, 실내가 좁고 길게 형성된 공간에서는 헤드를 벽에 설치하여 화세를 제어할 수 있다는 의미입니다. 이는 측벽형 헤드의 살수거리를 감안하여 공간의 최대 폭이 9m 이하인 장소로 제한하고 있습니다.
