자동화재탐지설비 절연저항 측정

ⓐ┓∈№ⁿㄾㆃ 2023. 5. 16. 17:54

자동화재탐지설비 절연저항 측정

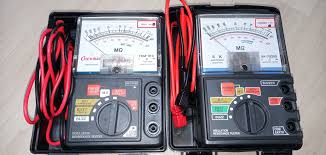

절연저항계

절연저항 측정 목적

가. 절연저항이란 절연된 도체에 직류 전압을 가했을 때, 절연체에서 외부로 전기가 누설되지 않도록 유지하는 저항을 말합니다. 절연저항 값은 높을 수록 절연이 잘 되어 있다는 의미입니다. 현장에서는 누전차단기가 떨어졌을 때 어느 라인에서 전기가 새는지 알아보기 위하여 사용합니다.

나. 자탐설비의 절연저항을 측정하는 목적은 다음과 같습니다. 전기설비 및 배선에 열화, 손상이 발생하면 누설전류가 생겨서 감전 또는 화재로 이어지기 때문에 이를 사전에 방지하기 위함입니다. 또한, 절연이 불량할 경우 통신선에 유도장애가 발생하여 감지기 라인의 오동작 원인이 되기 때문에 오동작을 예방할 목적으로 측정합니다. 누전이 있는 경우 전력손실이 발생하기 때문에 절연저항을 측정합니다.



절연저항계로 수신기 절연저항 측정시 주의사항

가. 절연저항을 측정할 때의 주의사항 가장 중요한 것은 전기가 통하고 있는 전선에 측정하면 안됩니다. 측정 전에 수신기의 전원을 차단하고, 예비전원 배터리의 연결 잭을 분리시킨 후 잔류전류가 없어진 다음에 해야 측정해야 합니다. 약 1 ~ 2분 정도의 시간이 지난 후 절연저항을 측정하면 됩니다.

나. 절연저항계(메거, Megger)를 사용하기 위해서는 먼저 기기의 배터리 체크를 합니다. 배터리가 정상으로 나오면 0점 조정이 되었는지 확인하고, 로터리 스위치를 돌려서 절연저항 측정칸으로 옮깁니다. 그리고 검은색 집게는 어스(Earth)단자에 끼운 후(COM) 접지선, 외함 등에 물린다. 빨간색 리드선은 라인(Line)단자에 끼운 후(ACV) 테스트 봉으로 각 단자 선로에 찍습니다. 만약 상호간에 잘못 끼우면 좌측 상단에 경고를 표시하는 불이 깜빡입니다. 경고 표시등이 나타나면 잘못 연결했다는 표시이므로 색상을 바꾸어 연결합니다. 메거에 Lock 스위치를 눌러 놓고 빨간색 선을 옮겨가며 저항 눈금을 읽으면 됩니다.



다. 측정된 눈금을 읽는 방법은 다음과 같습니. 메거는 눈금이 오른쪽에서 왼쪽으로 되어있으므로 읽는 순서도 오른쪽에서 왼쪽을 보면서 읽어야 합니다. 단위는 MΩ이다. 오른 쪽이 0이고 왼쪽이 1,000(오메가)이다. 측정값이 높을수록 절연이 잘 되어있다는 것을 의미합니다.



라. 자동화재탐지설비 절연저항 측정에는 250V 메거를 사용합니다. 사무실 등에 설치되는 수신기에 인가되는 전압이 보통 220V이기 때문이다. DC 250V 절연저항 측정기(메거)로 측정한다는 의미는 절연저항을 측정할 때 메거에서 DC 250V를 흘려준다는 것을 말합니다.

수신기

정격 측정 전압 용도
25V ~ 50V 전화 회선용 기기 또는 전화회선 전로의 절연측정
100V ~ 125V 100V 계의 저전압 전로, 제어 기기의 절연측정
250V 200V 계의 저전압 전로 및 기기의 절연측정
500V 600V 이하의 저전압 전로 및 기기의 절연측정
1000V 600V를 초과하는 회로 및 고전압 기기 등의 절연측정



자동화재탐지설비의 절연저항 측정이 의미하는 것

가. 전원 회로의 전로와 대지 사이 및 배선 상호간의 절연저항은 전기사업법 제67조에 따른 기술기준이 정하는 바에 의하고 이 의미는 먼저 전원회로의 전로와 대지(접지)사이를 측정한 절연저항 값, 그리고 배선 상호간을 측정해서 나온 절연저항 값이 각각 1MΩ 이상이어야 한다는 것입니다. 아래 표를 보면 자동화재탐지설비가 설치되는 사무실 등이 대부분 220V를 사용하므로 절연저항 값은 0.2MΩ 이상이면 되는데, 1MΩ 이상을 요구하는 이유는 신설일 때의 초기값이 1MΩ 이상을 넘어야 하기 때문이다. 0.2MΩ 과 1MΩ 은 사실상 구분의 의미가 없다고 해도 과언이 아닙니다. 보통 잘 절연된 회로의 절연저항 값은 1000MΩ 이상이 나오기 때문입니다.

전로의 사용전압 구분 절연저항
400V 미만 대지전압이 150V 이하인 경우(접지식 전로는 전선과 대지간의 전압, 비접지식 전로는 전선간의 전압을 말한다.)→ 수신기는 24V 0.1MΩ 이상
대지전압이 150V ~ 300V 이하인 경우
(전압측 전선과 중성선 또는 대지간의 절연저항)
 가정, 사무실 등 220V 이므로 여기에 해당
0.2MΩ 이상
사용전압이 300V ~ 400V 미만인 경우
 3 380V 교류발전기는 여기에 해당

0.3MΩ 이상
400V 이상
0.4MΩ 이상

- 다만, 신설일 때의 초기 값은 1MΩ을 넘어야 합니다.



나. 감지기 회로 및 부속회로의 전로와 대지사이 및 배선 상호간의 절연저항은 1경계구역마다 직류 250V의 절연저항 측정기를 사용하여 측정한 절연저항이 0.1MΩ 이상이 되도록 합니다.

규정을 읽는 방법에 따라 해석이 달라질 수 있습니다. 및, 와, 및 이렇게 문장이 구성되어 있어서 어디와 어디를 끊어서 해석해야 하는지 혼란스러울 수도 있습니다. 전체를 따로따로 해석하는 것이 가장 편리합니다. 단자대에서 찍어볼 때 감지기 회로(경계구역) 하나 찍고 그 옆에 부속회로(표시등, 경종 등)의 단자를 하나 찍었을 때 절연저항이 각각 0.1MΩ 이상이어야 합니다. 또한, 경계구역 회로 또는 부속 회로를 하나 찍고, 대지(바닥, 창문, 외벽 등 전기가 흐르지 않는 곳)를 찍어봤을 때에도 절연저항이 0.1MΩ 이상 나와야 합니다. 그리고, 각 경계구역 회로(1 경계구역, 2 경계구역, 3 경계구역 등) 끼리도 절연저항을 측정해서 0.1MΩ 이상이 측정되어야 한다는 의미입니다.

다. 감지기 회로의 전로저항은 50Ω 이하가 되도록 하며, 수신기의 각 회로별 종단에 설치되는 감지기에 접속되는 배선의 전압은 감지기 정격전압의 80% 이상이어야 합니다. 회로(선로)의 전로저항은 처음 생산(납품)될 때 정해집니다. 전로저항이 50Ω 이하가 되어야(즉, 저항이 거의 없어야) 회로의 종단에 접속되는 감지기에 흐르는 정격전압이 20% 이상 낮아지지 않는다는 의미입니다. 회로에 마지막으로 구성되는 감지기 베이스의 전압을 찍어볼 때 수신기에서 보내는 24V의 80% 이상에 해당하는 19.2V 이상이 나와야 한다는 뜻 입니다.
