조기반응형 스프링클러헤드 설치 장소

ⓐ┓∈№ⁿㄾㆃ 2023. 7. 21. 12:53

조기반응형 스프링클러 헤드란

가. 반응시간지수(RTI값)

RTI(Response Time Index) 값이라고 표현하는 반응시간지수는 헤드의 감열체를 테스트할 때 기류의 온도, 속도, 작동시간에 대하여 스프링클러 헤드 감열체의 반응을 예상한 지수를 말합니다. 즉 반응시간지수는 헤드의 감열체가 개방되기 위해 필요한 열을 주위로부터 얼마나 빨리 받아들이는지를 나타내는 값을 표현하고 있습니다.

나. 조기반응형 헤드의 RTI값

① 표준반응형(Standard Response Type) 헤드의 RTI 값 : 80 초과 350 이하

② 특수반응형(Special Response Type) 헤드의 RTI 값 : 50 초과 80 이하

③ 조기반응형(Fast Response Type) 헤드의 RTI 값 : 50 이하

반응시간지수는 위와 같이 3종류로 나뉘는데 RTI값이 낮을수록 감열체의 반응 민감도가 빠르다는 것을 말합니다. 조기반응형 헤드의 반응시간지수 RTI 값은 50 이하로서, 세가지 종류 중에 가장 빠르게 반응한다는 것을 알 수 있습니다.

조기반응형 헤드를 설치해야 하는 장소

가. 조기반응형 헤드 설치 대상

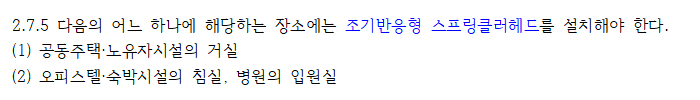

조기반응형 스프링클러헤드를 설치해야 하는 장소는 ① 공동주택이나 노유자시설에 있어서는 거실, ② 오피스텔과 숙박시설은 침실 그리고 병원의 경우에는 입원실이다. 반응시간지수(RTI값)가 낮은 헤드를 설치하는 곳 즉 헤드가 빨리 개방되어야 하는 장소는 거실, 침실, 입원실과 같은 장소로서 사람들이 거주 또는 취침하는 곳이라고 할 수 있습니다.

나. 해당 장소들에 조기반응형 헤드를 설치하는 목적

거실, 침실, 입원실은 결국 사람들이 취침할 수 있는 곳을 말합니다. 따라서 해당 장소에서는 화재가 발생한 경우 사람이 존재하게 되고 대피가 늦어지는 경우 바로 인명피해로 이어질 수 있다는 특징이 있습니다. 따라서 헤드가 신속하게 개방되도록 함으로써 이로 인해 발생할 수 있는 수손피해를 감수하고서라도 인명피해를 줄이자는데에 그 목적이 있습니다.

주거용 스프링클러헤드

가. 주거용 스프링클러헤드의 특징

공동주택의 거실에 설치하는 주거형 스프링클러헤드는 조기반응형 헤드를 사용해야 합니다. 따라서 열에 대한 감응 속도가 빨라야 합니다. 또한, 방수량 및 살수분포의 특성이 거실이나 침실의 화재에 적절하게 대응할 수 있어야 합니다. 이를 위해서는 일반 헤드와 달리 방사각도를 크게 하여 벽면, 가구, 커텐 등에까지 살수가 가능하도록 설계됩니다.

나. 주거용 스프링클러헤드의 사양

① 일반 스프링클러헤드의 경우 오리피스 상수 K값은 80임에 비해, 주거형 헤드의 경우에는 K값이 50인 것을 사용합니다. 따라서 방수량은 80ℓ/min이 아니라 50ℓ/min입니다.

② 조기반응형 헤드를 설치하여야 하므로 반응시간지수인 RTI 값은 50 이하여야 합니다.

③ 최고주위온도에 대한 작동온도는 72℃와 105℃의 것이 주로 생산된다. 이는 최고 주위온도를 39℃로 보았느냐 아니면 67℃로 보았느냐에 대한 차이입니다.

주거형 스프링클러 헤드의 K값이 50인 이유

가. K-Factor가 가지고 있는 의미

① K값(K-Factor)이 클수록 헤드에서의 방수량은 많아집니다. 그래서 일반 스프링클러헤드의 K값은 80이지만, 공장이나 창고에 사용하는 화재조기진압용 헤드의 K값은 200이다. 그만큼 하나의 헤드에서 많은 소화수를 방수함으로써 인접 장소로 화재의 확산을 막으려는 의도 입니다.

② 그런데 주거형 스프링클러헤드는 K-Factor가 50인 것을 사용합니다. 그만큼 헤드에서 방수되는 소화수의 양이 작아진다는 것을 의미합니다. 헤드의 방수압력을 0.1Mpa로 보았을 때 K 값이 80이면 80ℓ/min, K 값이 50이면 50ℓ/min이 되기 때문입니다.

나. 수손피해는 최소화하고 인명피해를 막으려는 의도

① 공동주택 등의 거주공간에서는 소화수의 방수로 인한 수손피해를 염려할 수 밖에 없습니다. TV를 비롯한 각종 전자제품의 손상을 우려하고, 벽지나 마루 등은 물에 의한 피해로 인해 전체를 다 뜯어내야만 하는 수고가 발생합니다.

② 따라서 공동주택에 설치하는 주거형 스프링클러헤드는 수손피해는 최소화하면서 인명이 안전하게 대피할 수 있는 시간을 벌어주는 목적이 더 강하다는 것을 알 수 있습니다.

③ 또한, K-Factor가 커져서 헤드에서의 방수량이 많아지면, 재실자가 제대로 눈을 뜰 수가 없어서 대피하는데 도리어 방해 됩니다. 그러므로 이러한 부작용을 예방하기 위해 K값이 낮은 것을 사용합니다.
