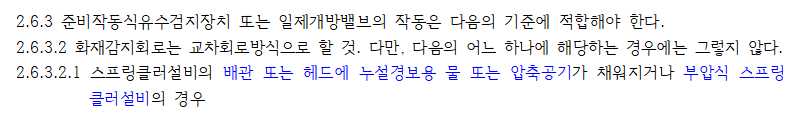

배관 또는 헤드에 누설경보용 물 또는 압축공기가 채워지는 경우



가. 설치 방법

방호구역 또는 방수구역에 설치된 배관에서 헤드가 개방되었을 때 이를 감지할 수 있도록 하는 장치를 한 경우이다. 배관을 별도로 설치하는 방법이 있을 수 있고, 준비작동식 유수검지장치 또는 일제개방밸브의 2차측 배관에 누설경보용 물 또는 압축공기를 채우는 방법이 있을 수 있다.



나. 헤드의 개방과 2차측 배관의 압력 감소

설치한 헤드가 화열로 인해 개방되면 2차측 배관에 충만해 있던 가압수 또는 압축공기가 빠져나가 압력이 저하되게 된다. 이때 화재로 인식하고 준비작동식 유수검지장치나 일제개방밸브를 개방하는 신호를 주는 것이다.



다. 준비작동식 유수검지장치의 특징에 따른 설치

① 준비작동식 유수검지장치는 겨울철 동파의 우려가 있는 곳에서 사용하는 것이 일반적이다. 2차측 배관에 소화수를 충전하지 않고 대기압 상태를 유지하는 특징이 있다. 교차회로 방식의 감지기회로를 대신하여 화재감지를 위해 2차측 배관을 채워야 하는 경우에는 누설경보용 물은 동파의 우려가 있으므로 압축공기를 채운다.

② 일반적인 준비작동식 스프링클러설비는 Single Interlock System 이지만, 화재감지를 위해 2차측 배관에 압축공기를 채우면 이는 Double Interlock System이 되는 것이다. 헤드가 개방되고 동시에 감지기도 작동하면 이를 화재로 인식하고 준비작동식 유수검지장치가 개방되는 것을 말한다.



라. 일제개방밸브의 특징에 따른 설치 일제살수식 스프링클러설비는 말 그대로 화재시 담당하는 방수구역 전역에 걸쳐 일제살수가 이루어지는 스프링클러시스템이다. 그래서 2차측 배관의 헤드는 개방형 헤드를 설치하여야 한다. 그러므로 화재 감지 역할을 수행하기 위해서는 별도의 배관을 설치하여 누설경보용 물 또는 압축공기가 채워져야 하는 특징이 있다.





부압식 스프링클러설비의 경우



가. 부압식 스프링클러설비의 특징

① 부압식 스프링클러설비도 준비작동식 유수검지장치를 사용한다. 또한 2차측 배관에 설치하는 헤드는 폐쇄형 헤드이고 소화수를 채운 후 부압으로 유지한다.

② 감지기가 오작동을 하여 준비작동식 유수검지장치를 개방시켰다 하더라도 특별한 문제가 발생하지 않는다. 비록 감지기는 오작동하였으나 헤드가 개방되지 않았으니 소화수가 방호구역에 방수되지 않아 수손피해가 발생하지 않는다. 유수검지장치의 개방으로 1차측의 가압수가 2차측으로 넘어왔다 하더라도, 2차측 배관에는 이미 소화수가 존재하고 있으며 동파의 우려가 없는 곳에 설치하는 것이므로 이 또한 특별한 문제가 없다.



나. 부압식 스프링클러설비를 별도로 규정한 이유

헤드의 개방이 없는 상태에서는 방호구역에 소화수가 방수되지 않으며 동파의 우려도 없는 상태이므로 교차회로 방식이 아니어도 된다는 의미이다. 부압식 스프링클러설비를 일부로 언급한 이유는 부압식 스프링클러설비에 설치되는 유수검지장치가 준비작동식 유수검지장치이므로 이에 대한 적용의 예외를 언급하기 위한 것이라 할 수 있다.





화재감지기를 오동작 방지 기능이 있는 감지기로 설치한 때

가. 오동작을 방지할 수 있는 신뢰도가 높은 감지기

감지기 자체에 두 가지 신호를 발신할 수 있는 기능이 있거나, 자체 시간의 축적 기능이 있거나, 신뢰도가 높은 기능을 가진 감지기들을 말한다. 즉 순간적인 변화에 의해 오동작이 발생하는 것을 방지할 수 있는 기능이 있는 감지기 들을 말한다. 이러한 경우에는 교차회로 방식을 사용하지 않고 하나의 회로를 사용하여 이러한 종류의 감지기를 설치한다.



나. 신뢰성 높은 감지기란 「자동화재탐지설비 및 시각경보장치의 화재안전기술기준(NFTC 203)」의 2.4.1 단서에서 말하는 감지기라 함은 불꽃감지기, 정온식감지선형감지기, 분포형감지기, 복합형감지기, 광전식분리형감지기, 아날로그방식의 감지기, 다신호방식의 감지기, 축적방식의 감지기를 말한다.
