화재조기진압용 스프링클러헤드의 시험
감도시험
화재조기진압용 스프링클러헤드(이하 "조기진압용헤드"라 한다)는 아래 표의 조건에 적합한 별도 8의 시험장치에서 시험한 경우 반응시간지수는 표준방향에서 20 ∼ 36 이내, 최악의 방향에서 138을 초과하지 않아야 한다.
방수량시험

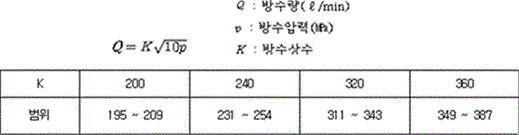

조기진압용헤드의 방수상수(K)는 아래 식에 의해 측정한 경우 신청된 값에 따라 아래 표의 허용범위 내에 있어야 한다.
살수력시험

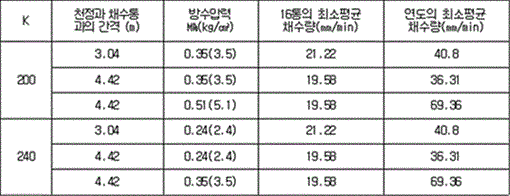

조기진압용헤드의 살수력은 별도 9의 시험장치에서 시험한 경우 아래 표에 적합하여야 한다. 다만, 방수상수(K)가 200 및 240인 하향형의 경우에만 적용한다.
저온시험
조기진압용헤드는 섭씨 영하 (30 ± 5)도의 온도에 24시간 노출시킨 경우 다음 각 호의 어느 하나에 적합하여야 한다.<개정 2022. 9. 21.>
1. 균열이 생길 것
2. 녹은 후 누수가 생길 것
3. 균열이 생기지 않은 것은 제5조제1호 및 제16조에 적합할 것
살수분포시험
조기진압용헤드의 살수분포는 다음 각 호에 적합하여야 한다.
1. 헤드는 별도 10에 의한 시험장치를 이용하여 0.1메가파스칼(제곱센티미터당 1킬로그램)에서 1.2메가파스칼(제곱센티미터당 12킬로그램)까지의 방사압력으로 방사한 후 각 채수통의 채수량이 분당 0.4밀리미터 이상이어야 한다.
2. 헤드는 별도 11에 의한 시험장치를 이용하여 시험한 경우 아래 표에 적합하여야 한다. 다만, 방수상수(K)가 200 및 240인 하향형의 경우에만 적용한다.
실제살수밀도시험
조기진압용헤드는 별도 12의 시험장치에서 실제살수밀도를 측정한 경우 다음 표에 적합하여야 한다. 다만, 방수상수(K)가 200 및 240인 하향형의 경우에만 적용한다.
